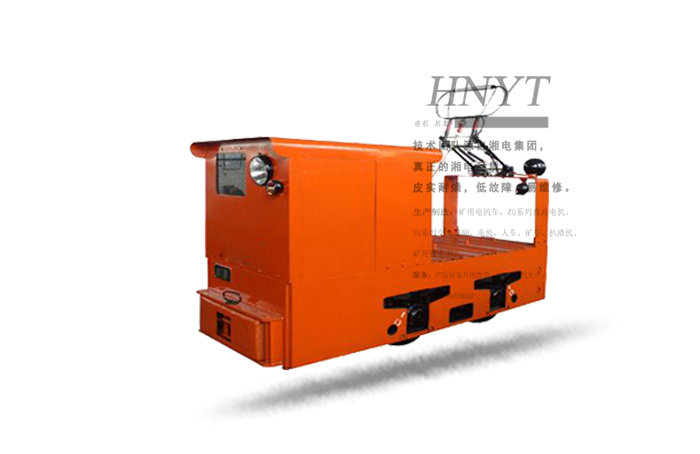

CJY5噸礦用架線式電機車-湖南湘潭電機車
5噸礦用架線式電機車為非標型號，適用于中小型礦車有架空線運行的軌道。礦用架線式電機車總的操作規則如下：
1、必須持有湖南電機車操作手證才能操作電機車
2、電機車運行時其負荷不準超過規定的數值°
3、在平直的軌道上以小時制速度運行時制動距離不應該超過40米。
4、電機車在運行的時候應該使司機室置于前方,只有在調車的時候才允許尾部處于運行的方向。
具體參數如下：
一、外形尺寸
|
序號 |
名 稱 |
數 值 |
單位 |
|
1 |
軌距 |
762 |
mm |
|
2 |
軸距 |
850 |
mm |
|
3 |
全長 |
3170 |
mm |
|
4 |
車輪滾動圓直徑 |
560 |
mm |
|
5 |
軌面至司機室頂高度 |
1550 |
mm |
|
6 |
車架寬度 |
1082 |
mm |
|
7 |
朂小曲線半徑 |
6 |
mm |
二、牽引特性
|
序號 |
特 性 |
數 值 |
|
1 |
粘重 |
5T（二級傳動） |
|
2 |
采用電機 |
ZQ-8 |
|
3 |
小時制牽引力 |
7.06 |
|
4 |
小時制速度 |
7Km/h |
|
5 |
小時制功率 |
7.5Kw×2 |
|
6 |
更大牽引力 |
12.26Kn |
|
7 |
電流制 |
直流 |
|
8 |
額定電壓 |
84V |
|
9 |
制動方式 |
電氣+機械 |
|
10 |
調速方式 |
斬波調速 |
|
11 |
傳動方式 |
二級傳動 |
|
12 |
備注（優勢）：此產品為二級傳動，配帶液壓制動，駕駛室內帶有數字顯示儀（電流、電壓、溫度、速度等），電機自制，整車已做行駛試驗及負載試驗，輪緣采用合金鋼，齒輪采用國內品牌,行車平穩，維護方便。 |
|
材料,工藝及出廠試驗：
案例及反饋：
